E-Bike-Adapter
Hat man eine E-Ladestation kommt - durchaus verständlich - auch einmal der Wunsch auf, etwas "normales" daran einstecken zu wollen. Schliesslich ist die Wallbox ja nichts weiteres, als eine Steckdose mit gewissen Sonderfunktionen. Nur passt in diese Wallbox natürlich kein Stecker eines handelsüblichen Elektrogerätes wie bsp. ein E-Bike-Ladegerät rein. Was kann man da machen ?
Nun, es gibt Adapter ! Bei Google spuckt der Suchbegriff "E-Bike wallbox Adapter" verschiedene solcher Adapter aus. Nur sind die natürlich nicht unbedingt für unsere Schweizer-Schweizer Stecker ausgelegt (wobei ein 2-poliger Eurostecker natürlich auch perfekt in eine deutsche Schuko-Steckdose passt). Aber vor Allem. Die haben einen an der Waffel, was so ein Adapter kostet !! Teilweise weit über hundert Euro. Und wenn man dann tatsächlich ein Modell mit einer Schweizer-Steckdose findet, dann kostet das sogar mehrere hundert Franken ... Wer bezahlt so etwas ??? Dass es weitaus günstiger geht zeige ich in diesem Artikel.

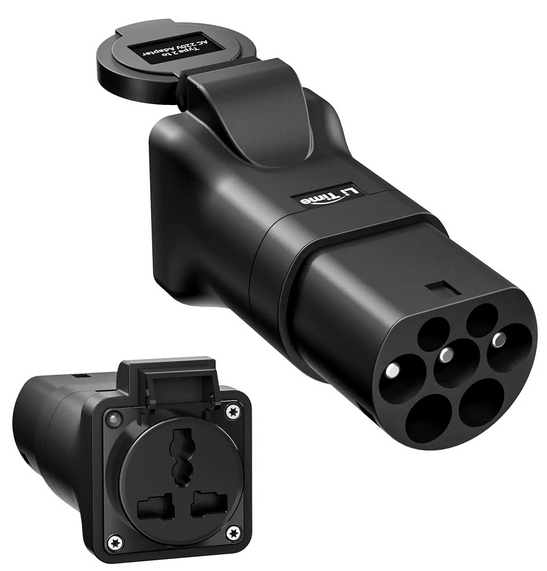

Do wie sieht so ein Adapter eigentlich aus ? Voila !
Und warum sind die Dinger so teuer ? Das habe ich ich mich auch gefragt. Sieht man sich die notwendige "Elektronik" darin an, kriegt man einen Lachkrampf.

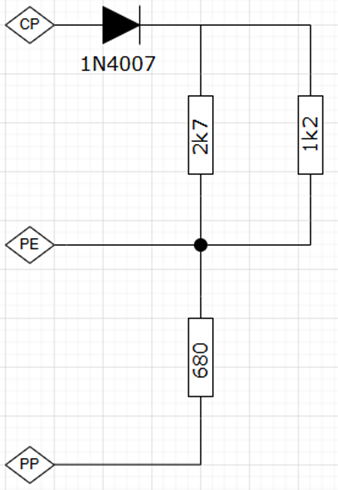

Ja, ich weiss, das Schema ist nicht ganz korrekt so, wenn man die genauen Spezifikationen gemäss DIN EN 61851-1:2012 bzw. J1772 anschaut. Aber Hey, es funktioniert auch so :-)
Wer es genauer haben will und die verschiedenen Status auch einzeln durchtesten will, dem sei die Webseite von EVSim empfohlen. Aber ACHTUNG, der Betreiber Mathias Dalheimer reagiert etwas gereizt, wenn man fragt, ob die von ihm erstellte Platine in die Schweiz verschickt werden kann.

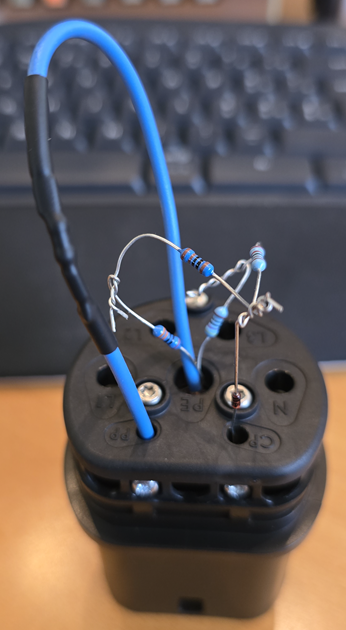

Aufgrund der Einfachheit der Schaltung habe ich sie einmal kurzerhand zu Testweise "fliegend" aufgebaut und verdrahtet. Sieht etwas wild aus und darf so natürlich NIEMALS betrieben werden.
Da ich die notwendigen genauen Widerstände nicht einzeln hatte, musste ich jeweils zwei in Serie zusammen- ... ähm drehen, um auf den notwendigen Widerstandswert zu kommen. Die blaue Drahtschleife ist die Definierung der maximalen Stromtauglichkeit des Kabels. Diese war bei der Lieferung des Steckers mit dabei. Der Widerstandswert ist 680 Ohm, was einer Belastbarkeit des Kabels von 20A entspricht. Natürlich muss dann der verwendete Stecker diese Stromstärke ebenfalls aushalten ! Oder ihr wisst ganz genau, dass an diesen Stecker, wie der Name schon sagt, nur das E-Bike-Ladegerät angeschlossen wird, welches niemals so einen grossen Strom zieht. Alternativ müsste im Stecker eine entsprechende Sicherung eingebaut werden ... ;-)
Spätestens hier muss die Warnung geschrieben werden: Ihr seid für den Auf- bzw. Nachbau selber verantwortlich ! Es handelt sich hier um eine "Schaltung" welche an einer Steckdose mit 230V bzw. 400V betrieben wird. LEBENSGEFAHR !! Die Drähte der Kontakte CP und PP dürfen NIEMALS mit einem anderen Kontakt in Berührung kommen. Ansonsten killt ihr unter Umständen die Ladestation. Die Leitungen müssen daher genügend isoliert werden. Nachbau auf eigene Gefahr !
Einen Nachteil hat dieser Aufbau: Der Ladevorgang kann nicht manuell beendet werden und der Stecker bleibt die ganze Zeit in der Wallbox verriegelt. Ein Ausziehen des Steckers ist erst bei Beenden des Ladevorgangs via der App der Ladestation möglich. Das lässt sich ändern, wenn ein Taster eingebaut wird, welcher die Diode kurzschliesst. Die Ladestation bricht daraufhin den Ladevorgang ab und entriegelt den Stecker. Da es mir aber auf Einfachheit ankam, habe ich bewusst auf den Einbau des Tasters in den Stecker verzeichtet.

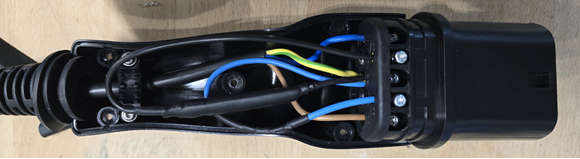

Fertig zusammengebaut sieht das (isolierte) Innenleben des Steckers dann so aus:

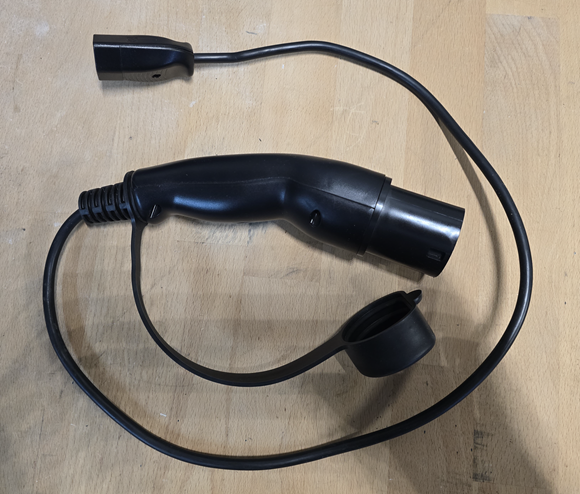

Der fertige E-Bike-Adapter mit angeschlossener Steckdose:
Materialliste
| Anzahl | Artikel | Bezugsquelle |
| 1 | Type 2 Stecker männlich | Elektroscout.ch
oder Brack.ch (selber Stecker wie oben, nur teurer)
oder Galaxus.ch |
| kurzes Stück | TD-flex Kabel 3 x 1.5mm2 | Bsp. Hornbach, Jumbo, Bauhaus |
| 1 | Buchse T23 (16 A !) | Bsp. Hornbach, Jumbo, Bauhaus |
| 3 | Widerstände 680 Ohm (wenn nicht schon beim Stecker dabei), 2.7kOhm und 1.2kOhm | Bastelkiste, Elekltronikshop um die Ecke oder sonst muss wohl gleich ein Sortiment angeschafft werden. Gibts bsp. bei Galaxus |
| 1 | Diode 1N4148 | Bastelkiste, Kollege oder Elektronikshop um die Ecke |
|
